YG型過濾器
YG型過濾器廣泛用于蒸汽、空氣、水、油品等系統管道中,保護各種計量器、泵機、閥門、疏水器等設備。

- 在線咨詢

- 021-66861950
YG型過濾器 介紹
特點
YG型過濾器壓力損失小,流通面積大,抗污性強。排污方便。

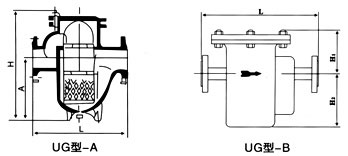

結構示意圖

主要性能規范
Type
型號 | Pressure Nominal(MPa)
公稱壓力 | Working Temperature(℃)
工作溫度 | Filter Net Eye Number
濾網目數 | APPlicable Media
適用介質 |
---|
YG—W | 2.0 | 300 | 20~150 | Steam,Air,Water,Oil |
YG—F | 5.O | 425 | 20~150 | 蒸汽、空氣、水、油 |
術參數表
Type
型號 | Nominal Diameter(DN)公稱通徑 | External dimensions(mm)外形尺寸 |
---|
A | L | H |
---|
UG型一A | 10 | 150 | 80 | 125 |
15 | 150 | 80 | 125 |
20 | 180 | 100 | 153 |
25 | 180 | 100 | 153 |
40 | 200 | 155 | 304 |
50 | 300 | 155 | 340 |
65 | 340 | 220 | 380 |
80 | 400 | 250 | 420 |
100 | 500 | 295 | 502 |
150 | 600 | 335 | 650 |
200 | 786 | 395 | 770 |
UG型一B | Nominal Diameter(DN)公稱通徑 | External dimensions(mm)外形尺寸 |
---|
L | H1 | H2 |
---|
15 | 270 | 90 | 145 |
20 | 270 | 90 | 145 |
25 | 270 | 90 | 145 |
32 | 320 | 125 | 175 |
40 | 320 | 125 | 175 |
50 | 320 | 125 | 175 |
65 | 430 | 140 | 220 |
80 | 430 | 140 | 220 |
100 | 430 | 140 | 220 |
125 | 460 | 160 | 235 |
150 | 460 | 170 | 235 |
200 | 460 | 190 | 235 |
