廣式外螺紋球閥
東鍋泵閥公司生產銷售的廣式外螺紋球閥結構簡單、體積小、重量輕、流阻小、節能效果好。且價格經濟。 流體進、出該閥方向可任意選擇,具有雙向作用。 水平管道、垂直管道均可安裝。 操作方便,開關迅速,手柄只需轉動90度即可實現開關。

- 在線咨詢

- 021-66861950
廣式外螺紋球閥 介紹
應用規范
公稱壓力:1.6-6.4MPa
適用溫度范圍:2-20~232℃~350℃
適用介質:水、油、氣及某些腐蝕性液體(W.O.G)
螺紋類型:ZG.G·NPT.BSPT.BSP.DIN259/2999

主要零件材料
零件名稱
Part name | 閥體
Body | 球體、閥桿
Ball, Stem | 手柄
Handle | 密封圈
gasket | 墊片、填料
Shim, Packing |
---|
Q21F-16C、Q21F-25C
Q21F-40C、Q21F-64C | A105、45 | 1Cr18/1Cr18Ni9Ti | 不銹鋼SS304 | 聚四氟乙烯PTFE
對位聚苯PPL | 聚四氟乙烯PTFE
對位聚苯PPL |
Q21F-16P、Q21F-25P
Q21F-40P、Q21F-64P | 1Cr18Ni9Ti | SS304/1Cr18Ni9Ti |
Q21F-16R、Q21F-25R
Q21F-40R、Q21F-64R | SS316/Cr18Ni12Mo2Ti | SS316/Cr18Ni12Mo2Ti |

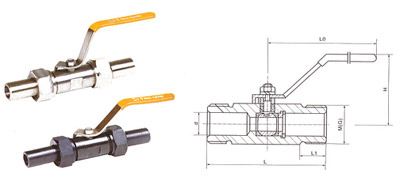

主要尺寸 單位:mm
公稱直徑
Nominal Dameter | 尺寸 |
---|
d | L | L1 | M | Lo | Q61帶對焊接頭總長 |
---|
6 | 8 | 85 | 15 | 20×1.5 | 110 | 166 |
10 | 10 | 85 | 16 | 24×1.5 | 110 | 166 |
15 | 10 | 85 | 18 | 30×2 | 110 | 172 |
20 | 13 | 90 | 18 | 36×2 | 110 | 187 |
25 | 17 | 100 | 20 | 42×2 | 110 | 227 |
32 | 22 | 120 | 20 | 52×2 | 150 | 235 |
40 | 25 | 135 | 25 | 60×3 | 150 | 255 |
50 | 32 | 140 | 25 | 72×3 | 150 | 291 |
螺紋標準:GB196
