CS17H,CS67H可調雙金屬片式疏水閥
CS17H,CS67H可調雙金屬片式疏水閥結構獨特、性能優良、排水量大、漏汽最小、排水溫度可調節.過冷度在2℃左右,可排除大量冷空氣和其它不凝汽體,不會產生汽堵現象??筛鼡Q內件,易于維修和調整。

- 在線咨詢

- 021-66861950
CS17H,CS67H可調雙金屬片式疏水閥 介紹
適用范圍
當前疏水閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

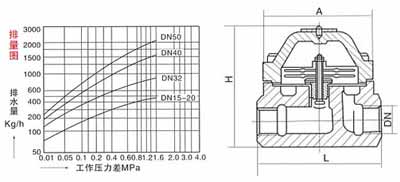

結構示意圖

主要零件材料
型號
項目 | CS17/47/67H-16/25/40C |
---|
閥體 | 碳鋼 |
閥蓋 | 碳鋼 |
閥蕊 | 不銹鋼 |
閥座 | 不銹鋼 |
熱敏元件 | 熱雙金屬片 |
過濾器 | 不銹鋼 |
主要性能規范
項 目 | 型號 | 單位 |
---|
CSl7H一16C
CS47H一16C
CS67H一16C | CSl7H一25
CS47H一25
CS67H一2S | CSl7H-40
CS47H-40
CS67H一40 |
---|
公稱壓力 | 1.6 | 2,5 | 4.O | MPa |
殼體試驗壓力 | 2.4 | 3.8 | 6.0 |
最高工作壓力 | 1.6 | 2.5 | 4.0 |
最高工作溫度 | 203 | 220 | 247 | ℃ |
最高允許溫度 | 425 | 425 | 425 |
工作介質 | 蒸汽、凝結水 |
主要外型及連接尺寸
型號 | 公稱通徑DN | 螺紋通徑 | 承插連接 | 法蘭連接 |
---|
RC | L | H | W | L | H | W | d | T | L | H | D | K | d | C | F | N-Φ |
---|
CS17H-16C
CS47H-16C
CS67H-16C | 15 | 1/2 | 100 | 92 | 82 | 100 | 92 | 82 | 22 | 12 | 150 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 |
20 | 3/4 | 100 | 92 | 82 | 100 | 92 | 82 | 27 | 12 | 150 | 92 | 105 | 75 | 55 | 14 | 2 | 4-14 |
25 | 1 | 100 | 92 | 82 | 100 | 92 | 82 | 34 | 12 | 160 | 92 | 115 | 85 | 65 | 14 | 2 | 4-14 |
32 | 11/4 | 165 | 140 | 115 | 165 | 140 | 115 | 42 | 13 | 200 | 140 | 135 | 100 | 78 | 16 | 2 | 4-18 |
40 | 11/2 | 165 | 140 | 115 | 165 | 140 | 115 | 48 | 13 | 200 | 140 | 145 | 110 | 85 | 16 | 3 | 4-18 |
50 | 2 | 175 | 140 | 115 | 175 | 140 | 115 | 61 | 14 | 230 | 140 | 160 | 125 | 100 | 16 | 3 | 4-18 |
CS17H-25
CS47H-25
CS67H-25 | 15 | 1/2 | 100 | 92 | 82 | 100 | 92 | 82 | 22 | 12 | 150 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 |
20 | 3/4 | 100 | 92 | 82 | 100 | 92 | 82 | 27 | 12 | 150 | 92 | 105 | 75 | 55 | 14 | 2 | 4-14 |
25 | 1 | 100 | 92 | 82 | 100 | 92 | 82 | 34 | 12 | 160 | 92 | 115 | 85 | 65 | 14 | 2 | 4-14 |
32 | 11/4 | 165 | 140 | 115 | 165 | 140 | 115 | 42 | 13 | 200 | 140 | 135 | 100 | 78 | 16 | 2 | 4-18 |
40 | 11/2 | 165 | 140 | 115 | 165 | 140 | 115 | 48 | 13 | 200 | 140 | 145 | 110 | 85 | 16 | 3 | 4-18 |
50 | 2 | 175 | 140 | 115 | 175 | 140 | 115 | 61 | 14 | 230 | 140 | 160 | 125 | 100 | 16 | 3 | 4-18 |
CS17H-40
CS47H-40
CS67H-40 | 15 | 1/2 | 100 | 92 | 82 | 100 | 92 | 82 | 22 | 12 | 150 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 |
20 | 3/4 | 100 | 92 | 82 | 100 | 92 | 82 | 27 | 12 | 150 | 92 | 105 | 75 | 55 | 14 | 2 | 4-14 |
25 | 1 | 100 | 92 | 82 | 100 | 92 | 82 | 34 | 12 | 160 | 92 | 115 | 85 | 65 | 14 | 2 | 4-14 |
32 | 11/4 | 165 | 140 | 115 | 165 | 140 | 115 | 42 | 13 | 200 | 140 | 135 | 100 | 78 | 16 | 2 | 4-18 |
40 | 11/2 | 165 | 140 | 115 | 165 | 140 | 115 | 48 | 13 | 200 | 140 | 145 | 110 | 85 | 16 | 3 | 4-18 |
50 | 2 | 175 | 140 | 115 | 175 | 140 | 115 | 61 | 14 | 230 | 140 | 160 | 125 | 100 | 16 | 3 | 4-18 |
