QFF3流量計平衡閥
QFF3流量計平衡閥是用在差壓變送器配套上，起平衡作用，它有一個輸入端二個輸出端，在不切斷管道流體的情況下，完成排污，它優于三閥組，可以避免三閥組誤操作而產生單向靜壓的缺點。
- 在線咨詢
- 021-66861950
QFF3流量計平衡閥 介紹
適用范圍
當前針型閥廣泛應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

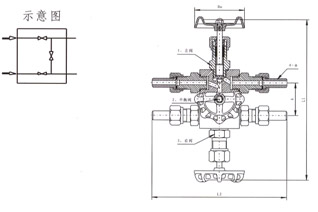

結構示意圖
應用規范
設計制造：GB/T 12224-1989；JB/T 8473-1996
連接形式：對焊式管接頭
結構特征：錐面密封；
閥門檢驗和實驗：GB/T 13927-1992
材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定
性能規范 單位：MPa
| 實驗項目 | 壓力值 |
|---|
| 公稱壓力 | 16 |
| 殼體實驗 | 24 |
| 密封試驗 | 17.6 |
| 氣壓試驗 | 9.6 |
| 適用溫度 | ≤425℃ |
| 適用介質 | 水、蒸汽、油品等 |
主要零件材料
| 型號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
|---|
| QFF3-160 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
| QFF3-160P | SS304 | SS304 | SS304 | SS304 |
主要外形尺寸
| 規格 | 4-Ф | A | L1 | L2 | Do | 重量 |
|---|
| DN6 | 4-Ф14 | 54 | 240 | 204 | 63 | 2.9 |
