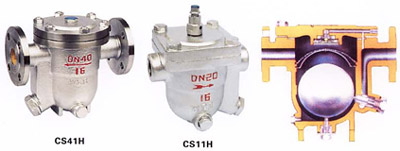

CS41H自動自由浮球式疏水閥
東鍋泵閥生產銷售的CS41H自動自由浮球式疏水閥是自動閥門,尤其對壓力低、排水量低和溫度穩定性要求高,不宜帶存凝結水的蒸汽設備更為適用。

- 在線咨詢

- 021-66861950
CS41H自動自由浮球式疏水閥 介紹
結構特點
CS41H自動自由浮球式疏水閥能連續排水、性能穩定、排水量大、漏水量小。
能排連續飽和水,至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。
有自動排冷空氣裝置,無汽鎖現象,工作平衡無噪音。

工作原理
本產品根據浮力的原理,使閥體內的浮球隨水位變化作升降運動,以達到閥門啟閉,即排水阻汽的作用。
主要零件材料
主要零件 | 材料 |
---|
閥體 | 碳鋼 |
閥蓋 | 碳鋼 |
閥座 | 不銹鋼 |
過濾器 | 不銹鋼 |
主要外型及連接尺寸
尺寸 | 型號 | CS11H-16C |
---|
口徑DN | 15 | 20 | 25 | 32 | 40 | 50 |
L | 150 | 150 | 150 | 270 | 280 | 290 |
H | 195 | 195 | 195 | 250 | 290 | 300 |
H1 | 103 | 103 | 103 | 108 | 108 | 108 |
產品型號 | 口徑 | 尺寸 |
---|
DN | L | H | D | D1 | D2 | b | f | Z-Φd |
---|
CS41H-16/25/40C-B | 15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 |
20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 |
25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 |
CS41H-16/25/40C-D | 25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 |
32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 |
40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 |
50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 |
CS41H-16/25C-F | 50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 |
65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 |
80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-Φ18 |
100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-Φ18 |
125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-Φ18 |
150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-Φ23 |
