氣動襯膠/襯氟塑料隔膜閥(常閉式)
G6B41J-10型 常閉氣動
G6B41W-6.4型 G6B41J-6.4型 G6B41FS-6.4型
設計與制造按:GB12239
結構長度按:GB12221
法蘭連接尺寸按:GB 4216.4
試驗與檢驗按:GB/T 13927

- 在線咨詢

- 021-66861950
氣動襯膠/襯氟塑料隔膜閥(常閉式) 介紹
適用范圍
當前隔膜閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

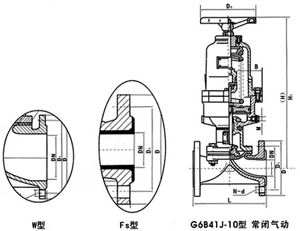

結構示意圖

性能規范
型號 | 公稱壓力PN(MPa) | 試驗壓力PS(MPa) | 適用介質 | 工作溫度(℃) |
---|
殼體試驗 | 密封試驗 |
G6B4WUFS-6 | 0.6 | 0.9 | 0.66 | W.非腐蝕性流體
J·一般腐蝕性流體
FS。強酸堿及各種有機溶劑(溶融堿金屬元素氧除外) | ≤100
≤85
≤150 |
G6B4WUFS-4 | 0.4 | 0.6 | 0.44 |
主要零件材質
零件名稱 | 閥體 | 閥瓣、閥蓋 | 氣缸、氣缸蓋 | 螺桿、閥桿、活塞 | 隔膜 |
---|
材料 | HT200襯氟塑料、襯橡膠 | HT200 | HT200 | 35 | 氟丁橡膠、氟塑料 |
外形連接尺寸及重量
型號 | 公稱通徑DN(㎜) | 尺寸 | 氣動裝置(㎜) | 質量
(㎏) |
---|
L | D1 | D | n-d | H1 | D0 | 耗氣量㎝2 | 氣源壓力MPa |
---|
G6B41WJFS-6 | 25 | 145 | 85 | 115 | 4-13.5 | 296 | 120 | 2.395×102 | 0.4 | 8 |
32 | 160 | 100 | 140 | 4-17.5 | 398 | 140 | 6.082×102 | 0.4 | 15 |
40 | 180 | 110 | 150 | 4-17.5 | 406 | 140 | 6.082×102 | 0.4 | 17 |
50 | 210 | 125 | 165 | 4-17.5 | 464 | 160 | 1.235×102 | 0.4-0.5 | 26 |
65 | 250 | 145 | 180 | 4-17.5 | - | 160 | 3.725×103 | 0.4-0.5 | 32 |
80 | 300 | 160 | 200 | 4-17.5 | 645 | 200 | 3.725×103 | 0.4-0.5 | 56 |
100 | 350 | 180 | 220 | 8-17.5 | 665 | 240 | 9.458×103 | 0.4-0.5 | 100 |
125 | 400 | 210 | 250 | 8-17.5 | 832 | 320 | 1.409×104 | 0.4-0.5 | 170 |
150 | 460 | 240 | 285 | 8-22 | 933 | 320 | 2.868×104 | 0.5 | 323 |
G6B41WJFS-4 | 200 | 570 | 295 | 340 | 8-22 | 1275 | 400 | 4.619×104 | 0.5 | 386 |
注:
氣動隔膜閥尚可附裝反饋信號、限位器或定位器,以適應自近控、程控或調節流量的需要。
氣動閥門的反饋信號采用無觸點傳感技術。
采用氣缸活塞式。
當氣源發生故障時,可操作手輪使閥門開啟。
