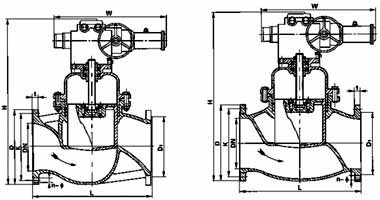

電動柱塞閥U941 UJ941H外形分Z字形和腰鼓形兩種,但內部結構和零件尺寸完全相同。有金屬和非金屬密封。電動頭來采用揚州和天津市閥門公司(原天津第二通用機械廠)引進美國依米托克(Limitorque)技術生產的SMC系列多回轉型電動裝置,這種電動裝置在國內屬于上乘,其產品被我廠長期使用。


當前柱塞閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

| DN(mm) 尺寸  | (UJ941H) U941SM | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| L | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 |
| 型號 | SMC-03 | SMC-00 | SMC-00 | SMC-00 | SMC-0 SMC-1  | SMC-0 SMC-1  | SMC-1 | SMC-1 SMC-2  | SMC-1 SMC-2  | SMC-1 SMC-2  | SMC-1 | SMC-2 | SMC-3 |
| W | 865 | 910 | 910 | 910 | 940 1052  | 940 1052  | 1052 | 1052 1150  | 1052 1150  | 1052 1150  | 1150 | 1150 | |
| D | 165 | 185 | 200 | 235 | 270 | 300 | 360 (375)  | 425 (450)  | 485 (515)  | 555 (580)  | 620 (666)  | 670 (685)  | 730 (755)  |
| K | 125 | 145 | 160 | 190 | 220 | 250 | 310 (320)  | 370 (385)  | 430 (450)  | 490 (510)  | 550 (585)  | 600 (610)  | 660 (670)  |
| D1 | 99 | 118 | 132 | 156 | 184 | 211 | 274 (284)  | 330 (345)  | 389 (409)  | 448 (465)  | 503 (535)  | 548 (560)  | 609 (615)  |
| t | 20 | 22 | 24 | 24 | 26 | 28 | 30 (34)  | 32 (38)  | 34 (42)  | 38 (46)  | 40 (50)  | 42 (50)  | 44 (52)  |
| n-φ | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 (12-30)  | 12-30 (12-33)  | 16-30(16-33) | 16-33 (16-36)  | 16-36 (16-39)  | 20-36 (20-39)  | 20-36 (20-42)  |
| DN(mm) 尺寸  | U941SM-25(40)?? (N.m) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| PN2.5 | 120 | 220 | 240 | 320 | 480 | 550 | 1100 | 1400 | 1500 | 1800 | 2400 | 3000 | 4000 |
| PN4.0 | 250 | 300 | 340 | 500 | 600 | 1000 | 2000 | 2600 | 2800 | 3400 | 4000 | 5000 | 5800 |
| DN(mm) 尺寸  | 允許輸出轉矩(N.m) | 速比范圍 | 允許推力(KN) | 允許閥桿直徑(㎜) | 參考重量(㎏) |
|---|---|---|---|---|---|
| SMC-04 | 110 | 18-90 | 35 | 26 | 40-45 |
| SMC-03 | 270 | 15-130 | 45 | 38 | 60-70 |
| SMC-00 | 500 | 11-148 | 90 | 50 | 100-110 |
| SMC-0 | 970 | 12-198 | 150 | 65 | 130-150 |
| SMC-1 | 1800 | 13-230 | 250 | 76 | 170-185 |
| SMC-2 | 2700 | 10-200 | 300 | 89 | 190-210 |
| SMC-3 | 5800 | 11-200 | 600 | 127 | 480-520 |
| DN(mm) 尺寸  | 輸出轉矩 (N.m)  | 輸出轉速 (r/min)  | 電機功率 (kw)  | 電機堵轉電流 |
|---|---|---|---|---|
| SMC-04 | 110 | 18 | 0.2 | 7.42 |
| 110 | 36 | 0.3 | 9.31 | |
| SMC-03 | 200 | 18 | 0.4 | 12.04 |
| 270 | 24 | 0.6 | 17.15 | |
| SMC-00 | 500 | 18 | 0.6 | 17.15 |
| 500 | 36 | 1.5 | 38.85 | |
| SMC-0 | 700 | 18 | 1.1 | 29.68 |
| 970 | 18 | 1.5 | 38.85 | |
| SMC-1 | 1200 | 12 | 1.5 | 38.85 |
| 1200 | 24 | 2.2 | 50.82 | |
| 1800 | 12 | 2.2 | 50.82 | |
| SMC-2 | 1800 | 24 | 3.0 | 65.03 |
| 200 | 12 | 2.2 | 50.82 | |
| 2700 | 12 | 3.0 | 65.03 | |
| SMC-3 | 4000 | 12 | 4.0 | 74.20 |
| 5800 | 12 | 5.5 | 91.63 |
注:1、表中所列為典型規格的技術參數,用戶如選用其它參數,訂貨時請說明。
  2、表中電機堵轉電流值為產品數值。
